Contenuti:
1.Introduzione
2.Cos'è la tecnologia SMBB?
3.Quali sono i vantaggi delle prestazioni delle celle solari SMBB?
4.Conclusioni
Introduzione
Nel dinamico panorama dell'energia solare, le innovazioni tecnologiche rimodellano continuamente il settore. Uno di questi progressi trasformativi è l'evoluzione della tecnologia delle sbarre per celle solari, in particolare la transizione da Multi BusBar (MBB) al più sofisticato design Super Multi Busbar (SMBB). L'intricata interazione tra questi progressi e il loro conseguente impatto sull'efficienza, le prestazioni e gli scenari applicativi dei pannelli solari, crea una narrazione avvincente per il futuro delle soluzioni per l'energia solare. Questo blog approfondisce il legame tra MBB e SMBB, illustra i vantaggi prestazionali delle celle solari SMBB ed esplora l'ampia gamma di scenari applicativi dei pannelli solari HJT, che rappresentano la tecnologia avanzata applicata alle SMBB.
Andamento della quota di mercato mondiale della tecnologia multi-busbar (busbarless)
Cos'è la tecnologia SMBB?
Che cos'è una sbarra collettrice
Sulla maggior parte dei pannelli solari oggi disponibili, è possibile identificare facilmente una o più busbar (BB), ovvero quelle evidenti "linee argentate" che spiccano. Queste sottili strisce rettangolari sono stampate sia sul lato anteriore che su quello posteriore della cella solare all'interno del pannello e servono come condotti per l'elettricità prodotta dalla cella solare stessa. Spesso realizzate in rame argentato, queste sbarre agiscono come "autostrade" all'interno del pannello solare, raccogliendo e collegando l'elettricità generata dalle celle solari del pannello. Esse formano l'energia in corrente continua (DC), che viene poi convogliata e condizionata in corrente alternata (AC) dall'inverter. Questa corrente alternata è quindi pronta per l'uso immediato, l'immagazzinamento o l'esportazione in rete.
Evoluzione della tecnologia MBB e SMBB
Inizialmente (2002), le dimensioni delle celle solari erano di 125 mm e 2BB (2 busbars). Gradualmente si è passati a 156 mm (3BB), 158 mm (4BB) e 158,75 mm (5BB).
Nel 2018, con i progressi nei processi delle celle e nelle tecnologie dei materiali dei nastri fotovoltaici, l'emergere della tecnologia MBB (Multi-Busbar, 9-15 busbar) ha segnato una svolta. I produttori di pannelli solari hanno ampiamente adottato la tecnologia del processo di saldatura dei nastri MBB circolari con un diametro di 0,3-0,4 mm, portando a un sostanziale aumento dell'efficienza delle celle.
Entro il 2022, la tecnologia SMBB (Super Multi Busbar, 16-20 busbar) si sta gradualmente affiancando alla tecnologia MBB, che utilizza busbar più fini, più numerose e più dense e nastri circolari con diametri di 0,24-0,0 mm. Questa tecnologia viene utilizzata sia nelle celle HJT che nelle celle TOPCon di tipo N, dove le sbarre aggiuntive forniscono più percorsi di corrente, riducendo la resistenza elettrica e migliorando ulteriormente l'efficienza della cella solare.
Tecnologia MBB VS "più sbarre" tradizionali
La distinzione tra l'approccio MBB e quello più tradizionale "più sbarre" sta nella sezione trasversale e nella funzione. Le sbarre collettrici, tipicamente stampate in piano, necessitano di nastri piatti saldati per trasportare la corrente lontano dalla cella, introducendo maggiori perdite di ombreggiamento e resistive. Al contrario, l'MBB utilizza fili di rame sottili e arrotondati che non richiedono nastri attraverso la cella solare. Questi fili trasportano la corrente dalle dita ai nastri di interconnessione all'esterno della superficie frontale della cella. Come illustrato nell'immagine 2, la loro sezione trasversale arrotondata migliora le prestazioni ottiche, consentendo alla luce di riflettersi maggiormente sulla cella solare. La tecnologia Super Multi Busbar (SMBB) porta avanti questi progressi. La tecnologia SMBB si basa sull'approccio MBB incorporando un numero ancora maggiore di sbarre, di solito tra 16 e 20. Questo miglioramento riduce ulteriormente l'ombreggiatura, consentendo una maggiore riflessione della luce sulla cella solare. Questo miglioramento riduce ulteriormente l'ombreggiamento, ottimizza il percorso di raccolta della corrente e riduce la resistenza, migliorando così le prestazioni della cella solare, soprattutto in condizioni di ombra parziale.
Barre tradizionali o MBB
Quali sono i vantaggi delle celle solari SMBB in termini di prestazioni?
Miglioramento dell'efficienza della generazione di energia
La tecnologia SMBB (Super Multi Busbar) consente di ottenere una migliore ombreggiatura delle sbarre e di ridurre le distanze di trasmissione della corrente adottando sbarre più sottili e riducendo la quantità di pasta d'argento utilizzata. Ciò riduce efficacemente la resistenza in serie, migliora la capacità di raccolta della corrente e aumenta ulteriormente la tolleranza delle celle solari alle microfratture, alle rotture delle sbarre e alle fratture, aumentando così l'affidabilità. Di conseguenza, la potenza di uscita dei pannelli solari aumenta del 2%. Inoltre, la tecnologia di saldatura a nastro circolare può migliorare la capacità di riflessione della luce delle sbarre, aumentando ulteriormente la potenza delle celle solari.
Perdite di resistenza in serie ridotte
L'incorporazione di più busbar nelle celle SMBB riduce al minimo le perdite di resistenza in serie, ottimizzando così le prestazioni complessive e aumentando la resa energetica dei pannelli solari. Il processo SMBB può accorciare la distanza di conduzione della corrente dalla barra secondaria alla barra principale e ridurre la perdita di resistenza in serie del 15%.
Aumento della bifaccialità
Poiché l'adozione della tecnologia bifacciale continua a crescere in tutto il mondo, l'incorporazione della tecnologia Simultaneous Super Multiple Busbar (SMBB) emerge come una strada promettente per migliorare la bifaccialità delle celle solari. La bifaccialità, che rappresenta il rapporto tra la potenza anteriore e quella posteriore, è un parametro cruciale per l'efficienza delle celle solari. L'utilizzo di SMBB offre un notevole vantaggio, consentendo di stampare dita di alluminio posteriori più piccole. Questa regolazione strategica riduce al minimo l'ombreggiatura sul lato posteriore della cella, migliorando in modo significativo la capacità di raccolta della luce bifacciale della cella solare. L'integrazione della tecnologia SMBB rappresenta un passo avanti nel miglioramento delle prestazioni e dell'efficienza complessiva delle celle solari bifacciali.
Riduzione dei costi di produzione
Una componente sostanziale dei costi di produzione delle celle solari è attribuita al processo di metallizzazione frontale dell'argento (Ag) serigrafato. Negli ultimi anni, l'ottimizzazione del design della cella a meno di busbar è stata ottenuta incorporando busbar aggiuntive nel dispositivo. Questa modifica strategica, che comporta variazioni nel numero e nella geometria delle sbarre, consente di ridurre notevolmente il consumo di pasta di Ag, migliorando al contempo l'efficienza del modulo. Inoltre, è possibile ottenere un'ulteriore riduzione dell'utilizzo di argento sostituendo le piazzole Ag/Al sul lato posteriore con piazzole di stagno durante il processo di saldatura. Queste modifiche, parte integrante dell'approccio Super Multi Busbar (SMBB) nella progettazione delle celle solari, non solo contribuiscono a un significativo risparmio sui costi del processo di metallizzazione, ma portano anche a un miglioramento dell'efficienza dei pannelli solari.
Impatto dell'ombreggiatura ridotto al minimo
La tecnologia SMBB può ridurre al minimo l'impatto dell'ombreggiatura sui pannelli solari. Nei progetti tradizionali, l'ombreggiatura di una singola busbar può influire significativamente sulle prestazioni dell'intero modulo. Le celle solari SMBB distribuiscono più percorsi di corrente, riducendo al minimo l'impatto dell'ombreggiamento e migliorando l'efficienza complessiva del sistema. Questa maggiore tolleranza all'ombreggiamento si rivela particolarmente vantaggiosa nelle installazioni in cui oggetti come alberi o edifici possono proiettare ombre parziali, influenzando potenzialmente le prestazioni dei pannelli solari. Le numerose e sottili sbarre delle celle solari SMBB stabiliscono percorsi multipli per la corrente elettrica, rendendole più resistenti alle perdite di potenza indotte da ombreggiamenti parziali.
Ridurre gli effetti delle microfessure
Le celle solari Super Multi Busbar (SMBB) offrono notevoli vantaggi nel mitigare gli effetti delle microfessure e di quelle prodotte dalla rottura delle sbarre. Questo perché le SMBB aumentano le possibilità che le parti incrinate della cella mantengano il contatto elettrico con il resto della cella. Le celle solari SMBB utilizzano percorsi multipli di trasmissione della corrente fine, che consentono loro di adattarsi in modo più flessibile alle microfessure o alle porte rotte dei pannelli solari. Le microfratture, quando si verificano, tendono a essere confinate in aree più piccole del pannello solare, grazie al maggior numero di busbar della tecnologia SMBB. Questo rappresenta un miglioramento sostanziale rispetto ai progetti precedenti con un numero inferiore di sbarre.
Riduzione degli hotspot
La tecnologia SMBB riduce i punti caldi, garantendo una distribuzione uniforme della corrente elettrica sulla superficie della cella. Questo riduce al minimo il rischio di riscaldamento localizzato causato dall'elevata resistenza. I punti caldi, noti per compromettere l'efficienza e indurre un degrado a lungo termine delle celle, vengono affrontati efficacemente grazie all'applicazione della tecnologia SMBB.

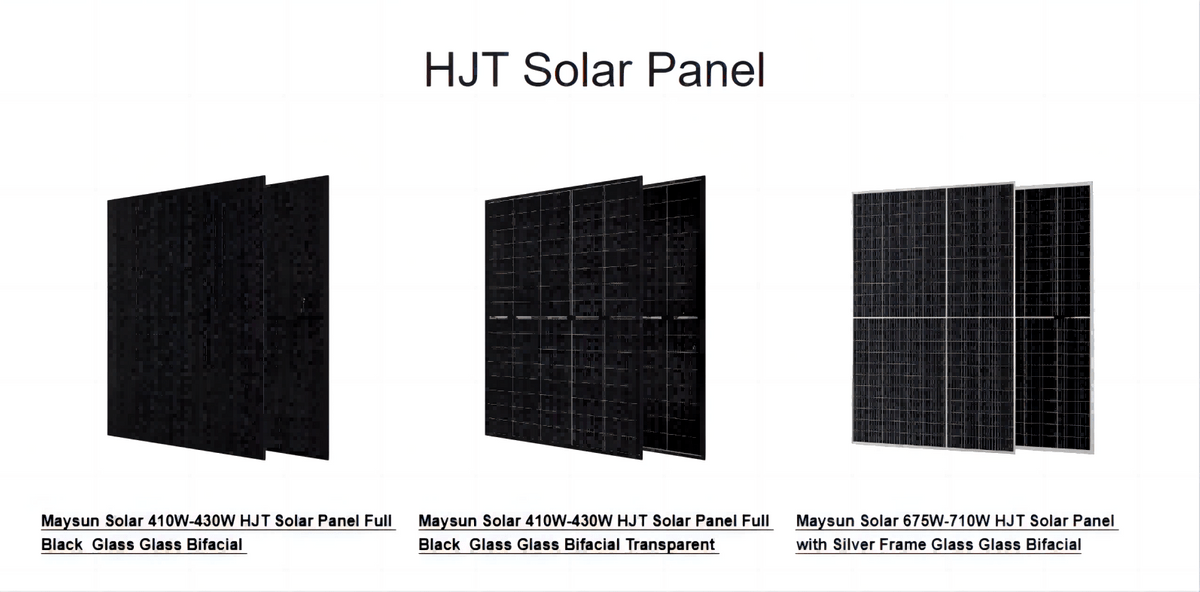

I pannelli solari HJT di Maysun Solar sono un tipico esempio di pannelli solari che utilizzano la tecnologia SMBB. Hanno busbar più numerose e più sottili, con 18 busbar per cella, riducendo il consumo di pasta d'argento e minimizzando l'ombreggiatura. Questo non solo accorcia le distanze di trasmissione della corrente, ma aumenta anche la tolleranza alle microfratture e alle rotture delle sbarre. Elevate la vostra esperienza solare con Maysun Solar, dove l'affidabilità incontra l'innovazione. Qui di seguito trovate l'immagine dei nostri pannelli solari HJT, cliccate sul pulsante sottostante per saperne di più sui pannelli solari HJT di Maysun Solar!
La struttura simmetrica dei pannelli solari HJT, tipico esempio di tecnologia SMBB, ottimizza la generazione di energia bifacciale, una tecnologia innovativa che cattura la luce solare sia dalla parte anteriore che da quella posteriore per aumentare la produzione di energia complessiva. Questa tecnologia innovativa cattura la luce solare sia dalla parte anteriore che da quella posteriore, aumentando così la capacità complessiva di generazione di energia. I pannelli solari HJT possono essere ampiamente utilizzati nel fotovoltaico agricolo, nel fotovoltaico per carport e nel fotovoltaico per recinzioni che richiedono la generazione di energia bifacciale.
Conclusioni
In sintesi, la tecnologia SMBB è destinata a guidare le tendenze future del settore dell'energia solare, caratterizzate da una maggiore efficienza energetica, costi di produzione ridotti, maggiore affidabilità, adozione diffusa, innovazione fotovoltaica rafforzata e adattabilità a diversi ambienti. Questo design, ottenuto minimizzando le perdite di resistenza interna, riducendo il consumo di pasta d'argento e attenuando i rischi di surriscaldamento, dimostra prestazioni eccezionali in diverse condizioni ambientali. La continua innovazione della tecnologia SMBB ha il potenziale per favorire gli sviluppi nel settore dell'energia pulita, fornendo soluzioni solari più sostenibili per il futuro.
